> บัฟเฟอร์ ทั่วไปเรียกว่าวงจรกันชน
มันทำหน้าที่ปรับอิมพีแดนซ์ระหว่างตัวรับและตัวส่งสัญญาณ
ให้มีความเหมาะสมในการส่งผ่านสัญญาณได้เต็มที่

> คุณสมบัติของบัฟเฟอร์
มีอินพุทอิมพีแดนซ์สูง เอ้าท์พุทอิมพีแดนซ์ต่ำ
โดยมีอัตราการขยาย = 1 (ไม่ขยาย แค่ส่งผ่านสัญญาณที่เหมือนเดิม)

> หลักการรับส่งสัญญาณ
เพื่อให้สามารถส่งผ่านสัญญาณได้เต็มประสิทธิภาพ
ตัวรับสัญญาณต้องมีอินพุทอิมพีแดนซ์สูง ทำให้มันสามารถรับสัญญาณได้เต็มที่
และตัวส่งสัญญาณต้องมีเอ้าท์พุทอิมพีแดนซ์ต่ำ เพื่อให้สามารถส่งสัญญาณไปที่ตัวรับได้มากๆเหลือที่ตัวส่งน้อยๆ

> ทำไมวงจร Buffer จึงช่วยทำให้สัญญาณกีตาร์แรงขึ้นหรือไปได้ใกลขึ้น
อธิบายในเชิงเทคนิค
ลองนึกถึงวงจรแบ่งแรงดัน ที่มี R1 (ตัวส่ง) / R2 (ตัวรับ)
ถ้า R2 ค่าสูงกว่า R1 แรงดันที่ตกคร่อม R2 ก็จะสูงกว่า

> จากรูปสัญญาณจาก ปิคอัพ กีตาร์ ส่งผ่านสายเคเบิล มาเข้าที่เครื่องขยาย
สมมุติ
Z1 = อิมพีแดนซ์ ของปิคอัพ = 15 K ohm
Z2 = อิมพีแดนซ์ ของสายเคเบิล = 1 K ohm ต่อความยาว 1 m.
Z3 = อินพุท อิมพีแดนซ์ เครื่องขยาย = 100 K ohm
Vo = แรงดันเอ้าท์พุทของปิคอัพ = 1 V
Vin = แรงดันที่อินพุทของเครื่องขยาย
เราสามารถหา Vin ที่ป้อนให้แก่เครื่องขยายได้ โดยใช้หลักการของวงจรแบ่งแรงดัน
โดยหาได้ได้จาก Vin = Vo x Z3 /(Z1+Z2+Z3)
ดังนั้น
Vin = 1 x 100K /(15K+1K+100K)
= 0.86 V หรือ 86 %
คือที่อินพุทของเครื่องขยายรับความแรงสัญญาณได้ 86% ของสัญญาณปิคอัพ

> ถ้าเราเปลี่ยนจากการต่อที่ปิคอัพมาผ่านวงจร บัพเฟอร์ สมมุติมีเอ้าท์พุท อิมพีแดนซ์ Z1 = 1K
Vin = 1 x 100K /(1K+1K+100K)
= 0.98 V หรือ 98 %
คือที่อินพุทของเครื่องขยายได้รับสัญญาณที่มีความแรงถึง 98% ของสัญญาณปิคอัพ


> จะเห็นได้ว่าเพียงแค่เราเปลี่ยนมาใช้บัพเฟอร์ ที่มีเอ้าท์พุท อิมพีแดนซ์ ต่ำกว่าของ ปิคอัพ สัญญาณที่ส่งเข้าอินพุทของเครื่องขยายจะมีความแรงขึ้นจากเดิม โดยที่ความยาวสายเคเบิลเท่าเดิม ซึ่งหมายความว่าเราสามารถที่จะเพิ่มความยาวของสายเคเบิลได้อีกจนกว่า ความแรงสัญญาณจะลดลงเท่าเดิม

> ในกรณีตัวอย่างเดิมสายเคเบิลยาว 1 m. สามารถเพิ่มความยาวได้ถึง 15 m.
Vin = 1 x 100K /(1K+15K+100K)
= 0.86 V หรือ 86 % ของสัญญาณปิคอัพ

> การต่ออุปกรณ์โดยมีอิมพีแดนซ์ไม่เหมาะสม
หรือการใช้สายยาวมากๆ จนสัญญาณมีความแรงน้อยลง
ทำให้สูญเสียย่านความถี่เสียงแหลมไป
วงจรบัฟเฟอร์จะช่วยแก้ปัญหานี้ได้ครับ

ส่งให้แล้วครับ
EJ671902968TH

ไม่มีครับ

2N5952 (matched) 4 ตัว = 100 บาท
J201 x 4 ตัว = 80 บาท
25 KA   ไม่มี
500 KC x 2 ตัว = 40 บาท
1 MC x 2 ตัว = 40 บาท
EMS = 40 บาท
รวม 300 บาท ครับ

รูปตอนทดสอบ

> มีหลายท่านต้องการจ่ายไฟ 18V ให้แก่เอฟเฟคเพื่อต้องการให้ได้เสียงที่มี Head room มากขึ้น โดยการใช้วงจรไอซีเพิ่มแรงดันจาก 9V เป็น 18V

ไอซีเพิ่มแรงดัน Charge Pump เบอร์ที่ใช้งานกันบ่อยๆได้แก่ MAX1044 , ICL7660 และ LT1054 ไอซีทั้ง 3 ตัวนี้ ขาเหมือนกันสามารถใส่แทนกันได้

> ผมได้ทำการทดสอบความสามารถในการจ่ายกระแสของไอซีแต่ละตัว โดยการต่อเป็นวงจรเพิ่มแรงดัน 2 เท่า และใช้ตัวจ่ายไฟ FUJIW M21N เป็นแหล่งจ่ายไฟให้วงจรซึ่งจ่ายไฟออกมาประมาณ 9.25V

ในการทดสอบนี้ใช้แอล อี ดี เป็นโหลด โดยทำการวัดแรงดันและกระแส แบ่งเป็น 4 สถานะคือ
1. ไม่มีโหลด
2. กระแสน้อย แอล อี ดี 1 ดวง
3. กระแสปานกลาง แอล อี ดี 2 ดวง
4. กระแสมาก แอล อี ดี 3 ดวง

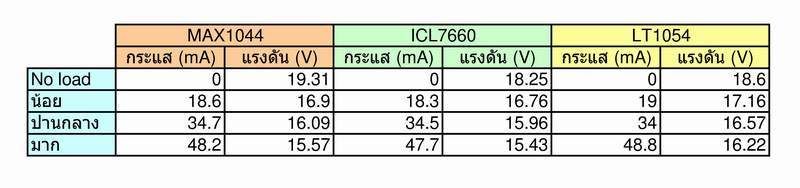

> สรุปผลการทดสอบได้ตามตาราง ไอซีทั้งสามตัวสามารถจ่ายกระแสที่ทดสอบได้
โดยมีแรงดันตกลงบ้าง แต่ไม่มีความร้อนที่ตัวไอซี
ทั้งนี้ยังไม่ได้ทดลองจ่ายไฟให้เอฟเฟคจริงและทดลองเสียงว่าเป็นอย่างไรครับ


http://i407.photobucket.com/albums/pp157/new_pedal/charge_pump_test_zps7e228de6.jpg

เยี่ยมครับ

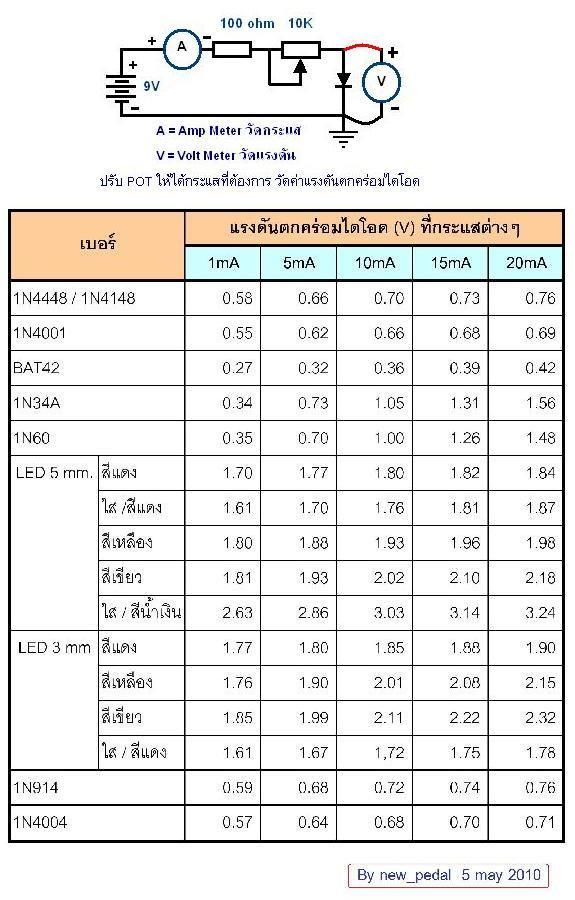

การอ่านค่าตัวต้านทานแบบมี 4 แถบสี
แถบที่ 1-2 = ค่าหลักที่ 1-2 ตามสี
แถบที่ 3 = ตัวคูณ
แถบที่ 4 = ค่าความคลาดเคลื่อน

ตัวอย่างสี แดง ม่วง ส้ม ทอง
แดง= 2   ม่วง= 7   ส้ม= x 1,000   ทอง= ความคลาดเคลื่อน + 5%
= 27000 โอห์ม  = 27 Kโอห์ม  ความคลาดเคลื่อน + 5%

การอ่านค่าตัวต้านทานแบบมี 5 แถบสี
แถบที่ 1-3 = ค่าหลักที่ 1-3 ตามสี
แถบที่ 4 = ตัวคูณ
แถบที่ 5 = ค่าความคลาดเคลื่อน

ตัวอย่างสี น้ำตาล เขียว ดำ  แดง น้ำตาล
น้ำตาล= 1   เขียว= 5   ดำ= 0   แดง= x 100   น้ำตาล= คลาดเคลื่อน + 1%
= 15000 โอห์ม  = 15 Kโอห์ม  ความคลาดเคลื่อน + 1%

---

การอ่านค่ารหัสตัวเลข คาปาซิเตอร์
หลักการอ่านค่าคาปาซิเตอร์ที่เป็นรหัสตัวเลข 3 ตัว
หลักที่ 1-2 เป็นค่าตามตัวเลข
หลักที่ 3 เป็นจำนวนเลขศูนย์
ค่าที่ได้มีหน่วยเป็น pF
แปลงเป็น nF หารด้วย 1,000
แปลงเป็น uF หารด้วย 1,000,000
ตัวอย่าง 822J  =8200 pF =8.2nF = 0.0082uF
 J = ค่าความคลาดเคลื่อน + 5%
